TCDM12齒輪傳感器尺寸M12×1.0×60/80詳細介紹
卓信現貨供應TCDM12齒輪傳感器，尺寸M12×1.0×60/80
齒輪轉速傳感器TCDM12, 外形尺寸為M12×1.0×60/80（mm），工作溫度范圍-30℃～130℃，轉速范圍10～10000rpm（60齒）。
TCDM12齒輪轉速傳感器

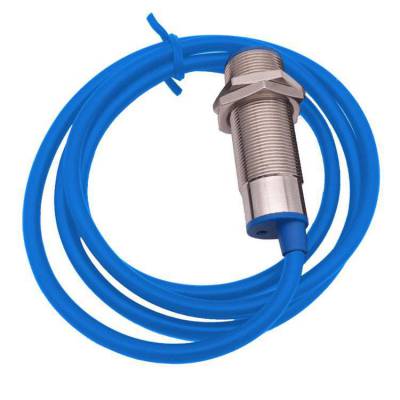

TCDM12齒輪轉速傳感器圖片
TCDM12齒輪轉速傳感器現貨
山東卓信現貨TCDM12齒輪轉速傳感器，外形尺寸為M12×1.0×60/80（mm），工作溫度范圍-30℃～130℃，轉速范圍10～10000rpm（60齒）。
山東卓信電氣有限公司產品簡介
TCDM12齒輪轉速開關（測速傳感器、速度傳感器、皮帶秤速度傳感器）用于非接觸檢測旋轉體轉速，測量范圍是10～10000轉/分鐘，輸出的方波信號可以直接和TTL、CMOS等電路接口、構成轉速測量/控制系統. GTS產品采用圓管防水型結構，具有防水、防塵、防油污的優點，能在惡劣環境中可靠工作，特別適用于工業控制和軍事項目。
卓信現貨供應TCDM12齒輪傳感器，尺寸M12×1.0×60/80
檢測齒輪
1、模數：m≥1
2、齒輪厚度：≥4mm
3、齒形：漸開線或梯形直齒
4、齒輪材料：導磁材料（如45#鋼）
基礎技術性能
1、額定檢測距離：2mm
2、檢測頻響：1Hz~10KHz
3、測速范圍：1~20000rpm（與合適的齒輪配套）
4、有工作電壓極性保護和輸出短路保護
5、工作溫度-20~75℃
安裝方式：
傳感器安裝可參照?qǐng)D二。在被測軸上安裝一個用導磁材料(如鐵、鋼等)做的齒輪，齒輪加工成漸開線齒，模數大于2。霍爾、磁阻或電渦流傳感器安裝在測速支架上，徑向?qū)?zhǔn)齒輪。安裝間隙在0.5～2mm之間。傳感器的信號輸出電纜為四芯屏蔽線，
引線說明:紅色24V ,黑色 com ,黃色，信號輸出1，綠色信號輸出2，
電氣性能
1、工作電壓：12~30VDC
2、靜態功耗電流：≤30mA
3、輸出電流：50mA
4、輸出低電平電壓：≤0.5VDC
5、上升沿時間：≤2us
6、下降沿時間：≤2us
7、輸出方式：NPN集電極開路輸出（OC），方波、占空比50±20%
齒輪轉速傳感器具有如下特點：
1.靈敏度高 高可靠性 壽命長 觸發距離遠
2.信號觸發為鐵（軟）磁材料
3.可實現遠距離輸送 抗電磁干擾能力強
4.良好的抗沖擊性和抗震性
使用說明
1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。
2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。
3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin= （rpm）；測速范圍上限：Vmax= （rpm）
4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地
5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。
注意事項:
1.使用結構膠或玻璃膠時，一定要擦干凈涂膠的部位，不能有水，油和灰塵。
2.如果將每個需要擰緊的螺絲都涂膠（注 1）固定，應該是的選擇。
3.不要接錯線 ( 會損壞 SS102K 測速傳感器(2) )。
4.不要使信號線(1)的三根線發生短路 ( 有可能損壞測速傳感器(2) )。
5.安裝和調整過程一定仔細耐心，否則達不到預期效果。
6.一定要注意人身安全，防止傷及人身和發生觸電事故。
日常運行中的保護：
1.人員不能踩踏到電機和傳感器上面。
2.除粉塵外，不能有物料落到電機(16)上:如果物料落到電機上面，就會有一部分物料落入電機風扇外罩(11)內
部，電機(16)的轉動使測速齒輪和風扇攪動物料顆粒飛旋起來，不斷的磨損
傳感器(2)的工作端面，直到損壞。這種情況雖然不能使傳感器立即損壞。但現場的統計結果是：
A： 快為大約 20 秒鐘 (有大量物料進入了電機風扇罩(11)中) ：
一個清潔工鏟起了散落在地上的物料想扔到皮帶上面；結果高度沒有掌握好，全部對準了電機的風扇罩(11)；從電機的后面揚了過去。
B： 慢為1星期 (不斷有物料進入了電機風扇罩(11)中)：物料下料不順暢，經常堵料。操作工就在料庫下面的錐斗鋼
板上割了一個孔，為了方便捅料。于是總有一些碎粉顆粒料正對
著電機落下來；電機上面總是堆著一些物料。不斷有一些碎顆粒連續的進入電機風扇罩(11)進行攪拌，來完成對傳感器(2)工作端面的磨損，直到它徹底損壞。
3.直接被測速齒輪(11)刮壞傳感器(2) 常見，其直接原因就是部件松動。保證不發生這樣的事故的方法是：
a.嚴格按上述要求來安裝和使用測速傳感器(2)。
b. 保證日常的詢檢，發現有松動的情況必須及時處理。
c.一個不被注意的原因:
設備長期使用，或更換相關的部件。電機運行的振動可能逐漸增加。這樣的長期振動加大的結果；極容易將測速部分的部件振動松動，造成測速傳
感器(2)被測速齒輪（9）刮磨損壞。
簡單易行的解決辦法是在電機的下面制作一個支撐架，式樣結構不限。用這個支撐架固定住電機，使它的振動幅度降低即可。
注: 結構膠或玻璃膠在建材裝修市場或商店有售。結構膠用于粘接玻璃幕墻；黑色。玻璃膠為粘接玻璃板用；為透明無色。
它們一般的固化時間時是 10~24 小時；溫度高時會快一些。它們固化后；并不會變硬，而是變成了象橡膠一樣。可以起到防止螺絲松動的作用。但是它們
一直是軟的；又保證了今后可以方便拆卸。
