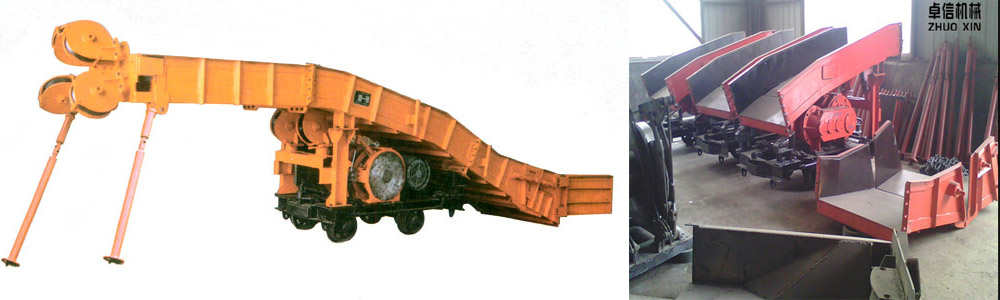

P30B耙斗裝巖機
|
產品名稱：耙斗裝巖機/P15B/P30B/P60B/P90B |
我廠主要經營P-30B耙斗裝巖機，礦用機械，臺車，絞車，配件等。公司秉承“顧客至上，銳意進取”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎新老客戶來我廠實地參觀考察！
P-30B耙斗裝巖機具有效率高、結構緊湊、P-30B耙斗裝巖機具應用范圍廣等特點。P-30B耙斗裝巖機用于巷道掘進中配合礦車進行裝巖。耙斗裝巖機不僅可以在30°以下上山、下山巷道裝巖，P-30B耙斗裝巖機具還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道掘進機械化的主要機械設備之一。
P-30B 30B 60B 90B 120B型耙斗裝巖機系列產品適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載.
P-30B耙斗裝巖機具巖石之用，它可配合礦車或者箕斗使用。P型系列耙斗裝巖機用在巖巷掘進中，配以1.1米3礦車或箕斗進行裝載作業，適用于凈高[P15B(B)、P15B、P30B(A)、P30B大于2米、P60B（A）、P60B大于2.4米2]，凈斷面[P15B(B)4.5米2、P30B(A)米2、P60B(A)9米2以上]的巷道。
耙斗裝巖機適用于凈高3米以上凈斷面12平方米以上的巷道選用。P30B耙斗裝巖機結構簡單，裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷廣泛用于巷道掘進中配以礦車或箕進行裝載作業。，而且P-90B耙斗裝巖機適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載 巖石之用，P-30B耙斗裝巖機可配合礦車或者箕斗使用。

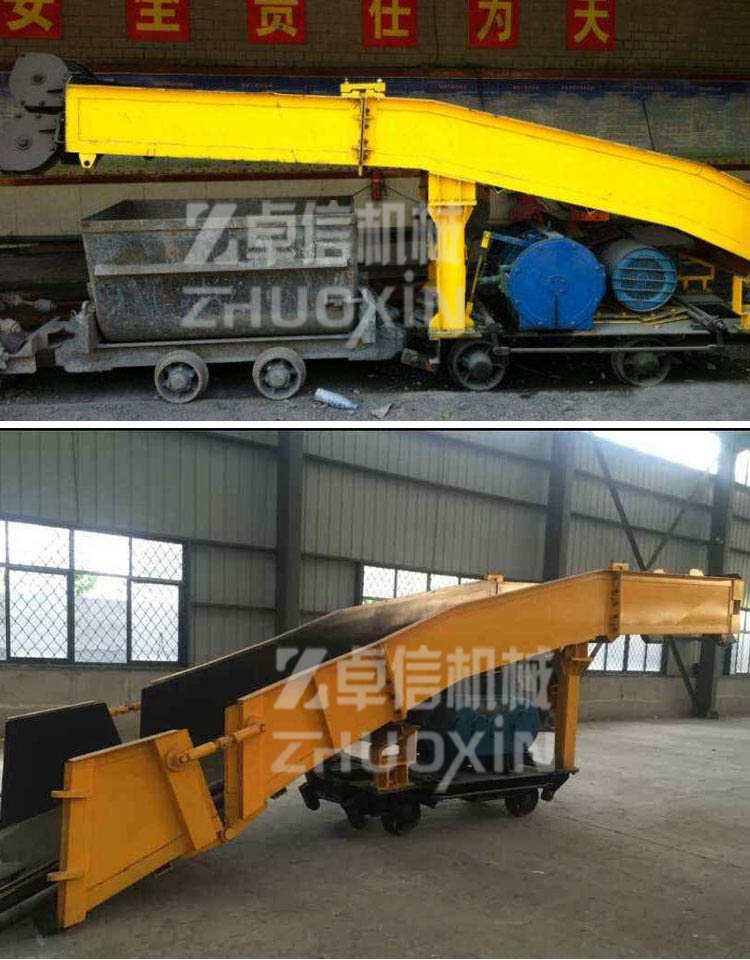

P-60B耙斗裝巖機的結構及用途
P-60B耙斗裝巖機主要由固定楔、尾輪、耙斗、絞車、臺車、導向輪、料槽（進料槽、中間槽、卸料槽）以及電氣部分組成。
1、固定楔, 固定楔固定在掘進工作面上，用以懸掛尾輪，固定楔分為硬巖固定楔和軟巖固定楔兩種。
2、尾輪,尾輪掛在固定楔上，用以引導尾輪繩，使耙斗返回工作面。它主要由側板、滑輪、心軸、吊鉤零件組成。

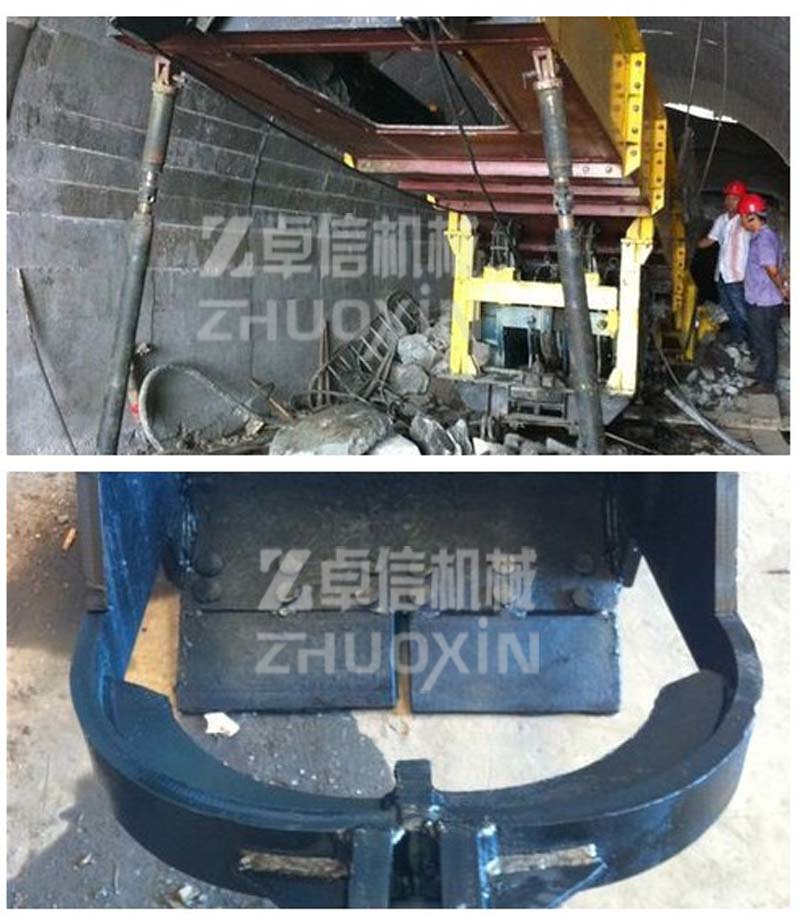

3、耙斗,耙斗由尾幫、側板、拉板、筋板焊接而成整體，組成馬蹄形半箱形結構，耙齒用鉚釘固定在尾幫下端，耙齒磨損后可更換。
4、小絞車,絞車由電動機、減速機以及兩個行星滾筒及兩組制動器組成、兩組制動器實際上起著兩組離合器的作用，分別對兩個滾筒進行控制。
5、臺車,臺車由車架、車輪、彈簧碰頭等組成，它是耙裝機的機架及行走部，它承受裝巖機的全部重量。臺車前后掛有四套卡軌器，作為固定裝置。
6、導向輪,導向輪安裝在耙裝機的后部，用以導向、改變鋼絲繩的方向，它由側板、滑輪、心軸、滾動軸承組成。
7、料槽（進料槽、中間槽、卸料槽）
料槽是容納耙取（煤）矸的，耙取的巖石以此通過進料槽、中間槽、卸料槽底部的卸料口卸入礦車。中間槽安裝在臺車的支架和支柱上，而進料槽、卸料槽則分別在其前后與之銜接。
8、電氣部分,電氣部分主要采用礦用防爆開關、防爆電動機、防爆按鈕等電器設備。司機操作發生電氣故障，不準自己動手處理。
P30B耙斗裝巖機技術參數見下表：
| 項目 |
P15B(B) |
P30B(A) |
P60B(A) |
P90B |
P120B(A) |
| 耙斗容積，m 3 |
0.15 |
0.30 |
0.60 |
0.90 |
1.20 |
| 技術生存率，m 3 /h |
15-25 |
35-50 |
70-110 |
95-140 |
120-180 |
| 軌距,mm |
600 |
600 |
900 |
600 |
900 |
600 900 |
600 |
900 |
1500 |
| 主繩牽引力,KN |
7.2-10.4 |
12.3-18.5 |
20.0-28.0 |
31.0-50.0 |
37.0-550 |
| 鋼絲繩直徑，mm |
12.5 |
12.5-15.5 |
15.5 |
17.0 |
18.5 |
| 電動機 |
功率，KW |
11 |
17 |
30 |
45 |
55 |
| 工作電壓，V |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
| 外形尺寸 （不包括擋板） |
長 |
mm |
5500 |
6110 |
6800 |
8610 |
10550 |
| 寬 |
1170 |
1305 |
1850 |
2050 |
2250 |
| 高 |
1800 |
2000 |
2350 |
2745 |
2870 |
| 總重x10 3 kg |
2.5 |
4.75 |
6.50 |
9.80 |
12.50 |
|
耙斗裝巖機司機操作規程
1、司機操作前要先進行培訓，掌握設備的基本性能和操作要領，未經培訓者不得操作耙?guī)r機。
2、開車前要先發出信號，待人員全部撤至安全地點后才能操作耙?guī)r機。
3、起動設備，拉緊主繩滾筒的操作手柄，耙斗開始耙矸，待矸石到達卸載口后立即拉緊尾繩的操作手柄，使耙斗返回耙矸地點，重新耙?guī)r。
P30B耙斗裝巖機注意事項
1、耙?guī)r過程中，人員必須退至耙?guī)r機以外，防止因斷繩、跑石傷人。
2、操作時，司機必須精力高度集中，兩眼要隨時注視耙斗的運行位置，到達裝矸或卸載地點后要及時進行反向操作,防止耙斗過位損壞設備。
3、裝矸時必須灑水、降塵。
4、每次放炮崩下的矸石必須裝完，兩側不得出現余矸堆積，機器周圍耙斗耙不到的矸石必須人工裝凈。
5、P30B耙斗裝巖機耙?guī)r過程中如耙斗受阻，不得強行耙?guī)r，應將耙斗稍微后退然后再耙，大塊矸石必須人工用大錘或風鎬搗碎，嚴禁放糊炮破碎。
6、當巷道底板巖性較松軟時，耙?guī)r過程中要掌握好耙?guī)r力度，以防巷道底板低于軌面過高,底板出現起伏不平現象。
7、司機操作時，應盡量避免同時拉緊兩個操縱手柄，防止電機阻轉損壞設備或耙斗飛起而釀成安全事故。
8、開車時嚴禁用手或工具觸摸鋼絲繩。
9、耙?guī)r機工作時，絞車滾輪上鋼絲繩的余量不得少于三圈安全圈。
10、開車時,必須在操縱側裝好安全擋桿,除司機處,其他人員不得緊靠耙?guī)r機。
我廠主要經營P30B耙斗裝巖機，礦用機械，臺車，絞車，配件等。公司秉承“顧客至上，銳意進取”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎新老客戶來我廠實地參觀考察！
P30B耙斗裝巖機具有效率高、結構緊湊、P30B耙斗裝巖機具應用范圍廣等特點。用于巷道掘進中配合礦車進行裝巖。不僅可以在30°以下上山、下山巷道裝巖，P30B耙斗裝巖機具還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道掘進機械化的主要機械設備之一。30kg道夾板 液壓彎道器 立式扳道器
P-30B 30B 60B 90B 120B型耙斗裝巖機系列產品適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載
P30B耙斗裝巖機巖石之用，它可配合礦車或者箕斗使用。商易網
P型系列耙斗裝巖機用在巖巷掘進中，配以1.1米3礦車或箕斗進行裝載作業，適用于凈高[P15B(B)、P15B、P30B(A)、P30B大于2米、P60B（A）、P60B大于2.4米2]，凈斷面[P15B(B)4.5米2、P30B(A)米2、P60B(A)9米2以上]的巷道。P30B耙斗裝巖機具
P30B耙斗裝巖機售后服務及交付說明
1、性價比說明：
同產品質量條件下，我公司不以降低性能、更改產品零部件為代價，給出最低最實在的價格。（可根據客戶要求進行產品的生產配置）
2、交貨說明：
按供貨期交貨，若有特殊情況，需提前交貨的，我公司在有限的范圍內將會組織人員加大生產力度、實行生產，安裝，調試，包裝等工藝，力求滿足貴公司要求.
3.售后服務范圍：
P30B耙斗裝巖機產品保修期為1年，在保修期內產品屬質量問題的我公司給予最快捷的維修，無任何費用，在保修期外需要更換零部件的，我公司只收取成本.
山東卓信機械（官網http://www.jnzhuoxin.com）秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。
P型耙斗裝巖機使用說明
P系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。P30B耙斗裝巖機不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。
耙斗裝巖機在機械種類里大家都不陌生了吧?主要在礦山行業上應用較多。耙斗裝巖機有很多型號，每一種型號的結構都不一樣，P-90B耙斗裝巖機的結構組成有哪些呢?小編帶領大家一起了解P-90B耙斗裝巖機吧?
1、P-90B耙斗裝巖機固定楔：其固定在迎頭上，用以懸掛尾輪，由楔體、帶錐套的鋼絲繩和套環等組成。
2、P-90B耙斗裝巖機尾輪：是懸掛在固定楔套環上，用以引導耙斗的返回迎頭，主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動，扒取巖石，耙角為60°，平斜巷道通用，是耙?guī)r機扒取巖石的主要工具，耙齒采用耐磨的高錳鋼材質，磨損嚴重后可對耙齒進行更換。
3、P-90B耙斗裝巖機臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置，可旋轉螺桿調節簸箕口的高低，為了引導耙斗進出和防止矸石撒落，在絞接部位還設有左右導向擋板；P-90B耙斗裝巖機中間槽前后彎曲部位，各設有可裝卸耐磨的弧形板；卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。
日常如何維護耙斗裝巖機？我們先看一下，耙裝機的組成部分。P30B耙斗裝巖機最重要的部分是電動機。電動機由定子架、繞組及絕緣材料、轉子、兩端軸承及端蓋等組成，如果還不太熟悉耙斗裝巖機的主要部分可以參考一下說明書的喔。通常電動機故障的原因有一下原因：
1，散熱不好造成電機燒壞
2，電源斷相、電壓或頻率不對，或者電壓不穩定。
3不間斷的運行，長期的運行耙斗裝巖機。我們的建議是，適當隔幾個小時，停一下。
4繞組短路、斷路、接地
5，還有的是通風不暢，導致耙斗裝巖機潮濕，電機與潮濕短路等等
只要堅持認真看、聽、摸、測、做，絕大多數故障都可以預防和避免。
|
|
