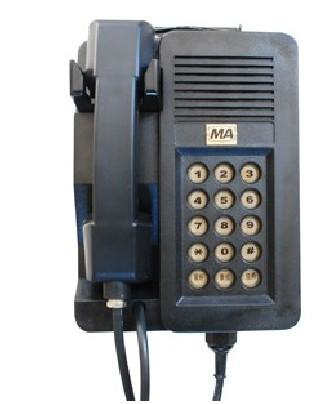

KTH109礦用選號電話機

一、概述

1、KTH109型礦用選號電話機（以下簡稱“電話機”）是按Q/HX006-2007標準生產的，是集直通、選號于一體的新一代防爆通訊產品，它不需要交換機，適用在有爆炸性氣體但無足以破壞金屬及絕緣的腐蝕性氣體和蒸汽的環境中使用。

2、電話機外殼選用阻燃、抗靜電ABS工程塑料制造，堅固耐用不老化，密封件采用防酸橡膠，具有良好的防水防塵防腐功能。

3、電話機符合GB3836.1-2000《爆炸性氣體環境用電氣設備：通用要求》、GB3836.4-2000《爆炸性氣體五音用電氣設備：本質安全型“i”》和《MT/T289-1992煤礦本質安全型供電、自動電話機通用技術條件》的相關要求，防爆等級：ExibI,防護等級：IP54。

4、電話機主要用在有爆炸性氣體但無足以破壞金屬及絕緣的腐蝕性氣體和蒸汽的環境中。

三、防爆通訊系統安裝形式：

    本電話機與KDY101型選號電話電源配合使用，所有電話機均并接于KDY101型選號電話電源的輸出端（a、b端）。

    （本公司提醒，KY101型選號電話電源不準安裝在易燃易爆危險場所，從電源至電話機的線纜的分接必須使用獲得“安全標志證號”的接、分線盒。）

四、主要技術指標：

1、工作電壓≤48VDC

2、工作電流≤35mA

4、振鈴聲級≥80dB

5、電聲特性：見表1

6、通訊距離10Km。線纜型號規格為MIIYV1*2*7/0.37。

礦用仿真線長度 0km 5km 10km

發送響度評定值（SLR） ≥2 ≤15 ≤18

接收響度評定值（RLR） ≥-8 ≤2 ≤2

側音壓掩蔽評定值（STMR） ≥3 ≥8 ≥5

五、使用方法

1、電源：KDY101型選號電話機電源接220V交流電源。

2、安裝：將本電話機與一對礦用雙芯電纜接到KDY101型選號電話電源上即可使用（如圖一）。

3、呼叫：主叫方摘機后，工作指示燈亮，即可按被叫用戶號碼，被叫用戶即處于振鈴狀態，并有燈光閃亮指示，主叫方從受話器中也能聽到被叫方話機的振鈴聲。

4、通話：被叫方收到鈴聲或燈閃亮信號后，便于工作可摘機進行雙方通話，這時指示燈常亮，通話結束雙方掛機即可。這時指示燈熄滅。

5、群呼：主叫用戶如需要和多名用戶聯系，摘機后可連續撥幾名用戶電話號碼。幾名電話可同時振鈴和閃亮指示燈，被叫方摘機即可實現群體通話。

6、號碼變更：話機號碼是由公司出廠時設定的，如用戶需要變更本機號碼，只要打開話機后蓋，在電路板上有0-9、#、*數字接線，選擇自己所需要的號碼即可。

7、使用環境條件：

①使用環境溫度：-5℃-+40℃；

②使用相對溫度：≤95%（+25℃時）

③使用大氣壓力：≤80-106kpa

④使用環境噪聲：≤65dB(A)
